Arduinoでスペアナ作成物語② ～シフトレジスタの動作確認～

前回の投稿では、周波数変換器MSGEQ7とマイクの動作確認をしました

今回はシフトレジスタを使って、複数のLED制御をしていきます

まずは今回作成したシフトレジスタによるLED制御をご覧ください

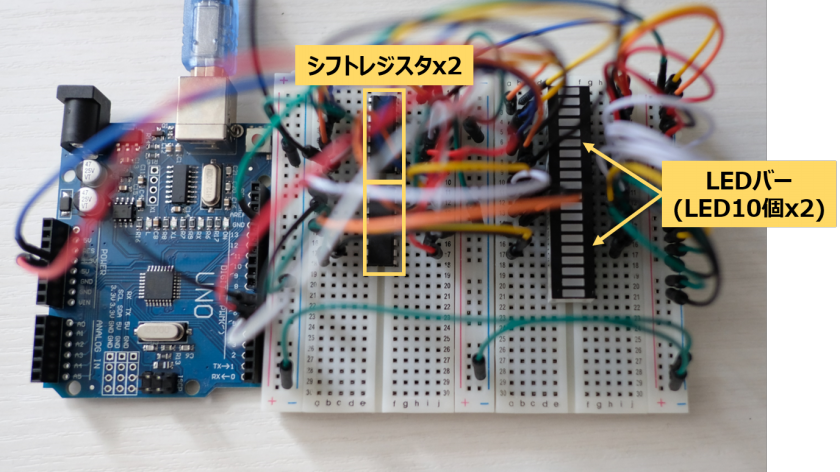

実物を写真で撮りましたが、ジャンプワイヤで見づらくなってしまいました。。。（またか！）

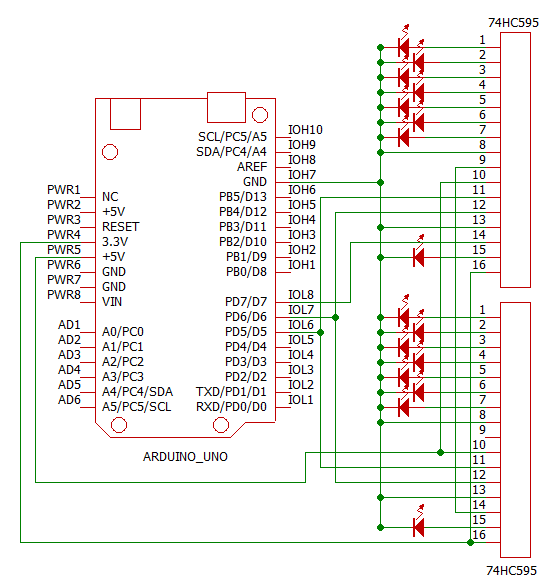

回路図

回路図は水魚堂の回路図エディタで作成しました

Arduinoの回路図は居酒屋ガレージ日記様より拝借しました、ありがとうございます

僕はArduinoでスペアナを作成しようとしていますが、Arduinoは出力ピンが少ないために

大量のLEDを制御することができません

そこで登場するのがシフトレジスタ

シフトレジスタの解説はこちらのQiitaサイトがわかりやすいです

いろいろ調べてみて、分からないことが2つ

<疑問1> どんな波形信号を入れればよいのか

<疑問2> 複数のシフトレジスタを連動させるためにはどうすればよいか

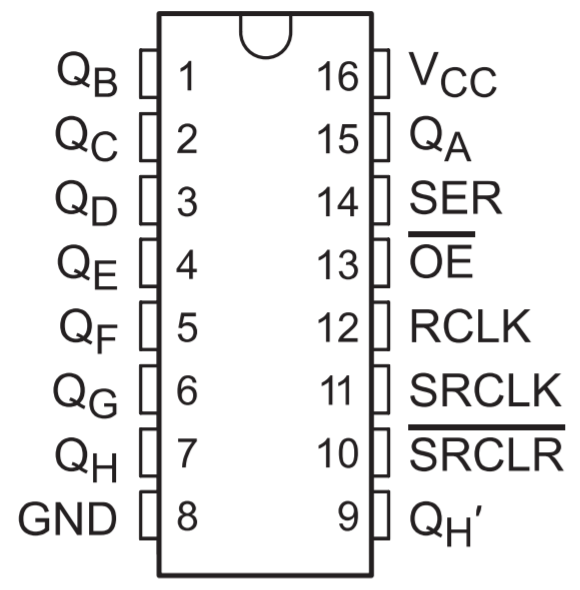

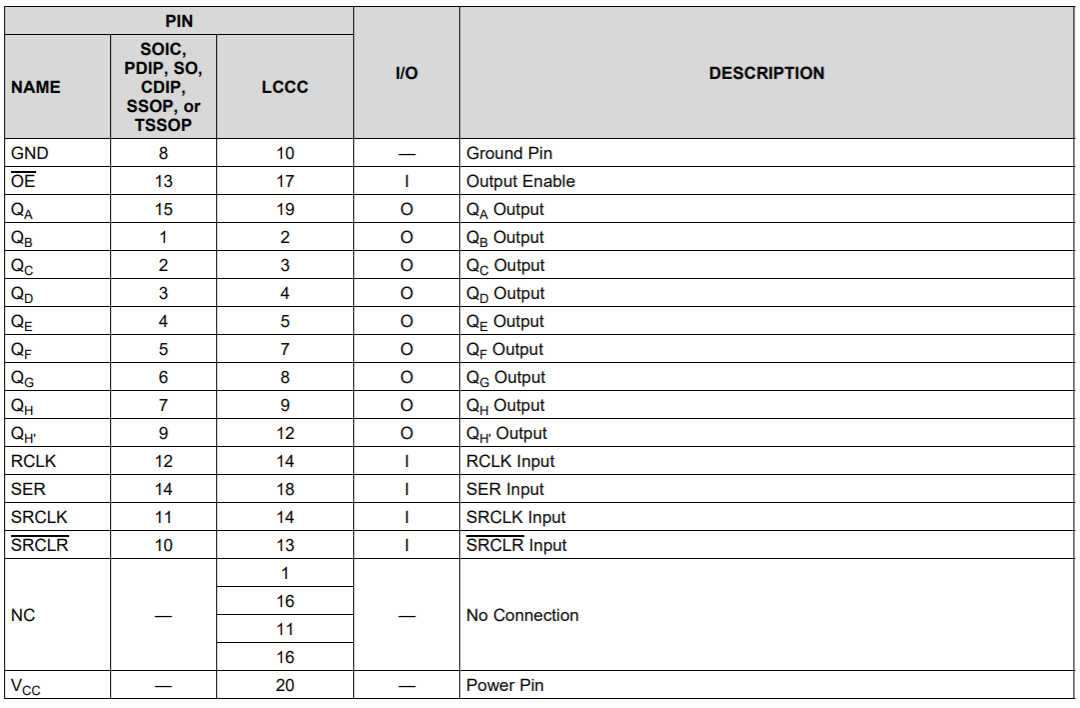

TEXAS instrumentsのサイトからデータシートを見てもイマイチ波形信号がわからない…

試行錯誤して疑問を解決できましたので、これらについて記載します

<疑問1> どんな波形信号を入れればよいのか？

1. 14番ピンのシリアル信号（SER）でON/OFFを決定

2. 11番ピンのシフトレジスタクロック（SRCLK）で、次のアドレスへデータを移動

3. 1→2を繰り返し、全8個の命令を入れる

4. 12番ピンのラッチクロック（RCLK）をONして、8個の命令を一斉に出力

<疑問2> 複数のシフトレジスタを連動させるためにはどうすればよいか？

シフトレジスタ1個の場合は、8個のON/OFF信号を順番に命令し、12番ピンのラッチクロック（RCLK）をONすることで並列に出力することができます

一方、シフトレジスタが2個の場合は、Arduinoにつながっているシフトレジスタのシリアル信号を、次のシフトレジスタの14番ピン（SER）につなげるだけでした

16個のON/OFF信号を順番に命令し、ラッチクロックをONすることで16個の命令が並列に出力されます

今回でシフトレジスタの使い方を学習することができたので、

これからはスペアナ用の7個のシフトレジスタの制御を目指します！
