【電子工作】3x3x3 LEDキューブ作成


Arduino、LED、抵抗を使って3x3x3のLEDキューブを作っていきます


まずは今回作成したLEDキューブをご覧ください


Arduinoの学習第1段階としてLチカ(https://deviceplus.jp/hobby/entry_002/)が有名です

今回はそれのレベルアップ版です


LEDキューブは2x2x2(LED8個)のものから8x8x8(LED512個?!)のものまで作られてます


8x8x8は迫力があり作ってみたいですが、初心者の僕にはハードルが高いです

なのでちょうどよさそうな3x3x3のLEDキューブ作りに挑戦しました


LEDがキューブ状に27個実装されています

作成で難しかったのが、3次元にLEDをはんだ接続しなければならなかったことです

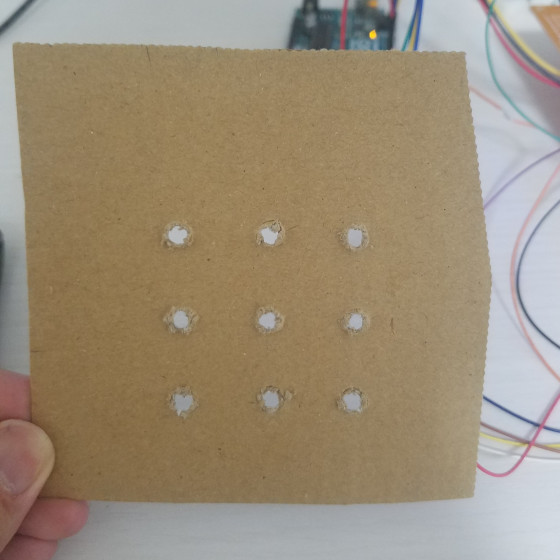

僕は下のような段ボールに穴をあけて作りました

難易度はそれほど高くないので、次は8x5x2くらいを作ってみたいです
